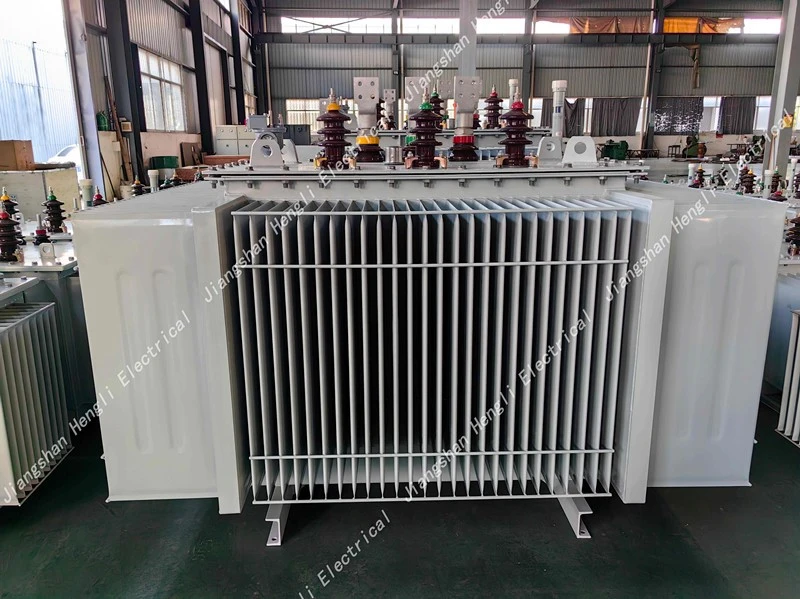

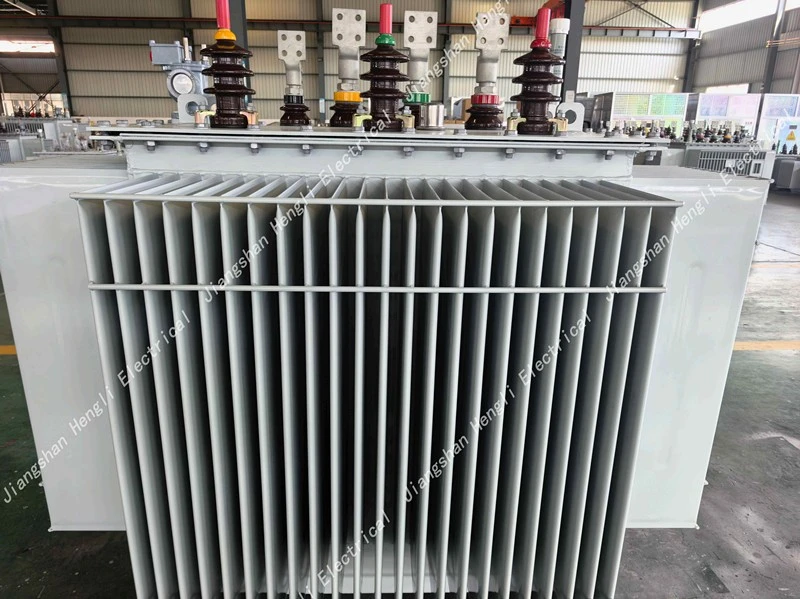

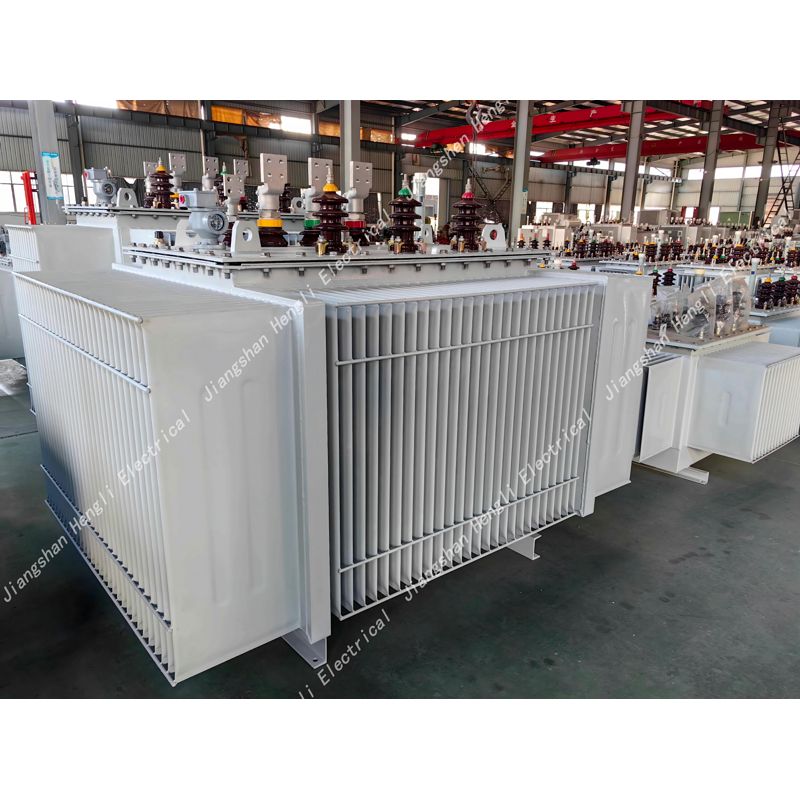

Transformator mocy zanurzony w oleju ONAN

Zhejiang Jiangshan Hengli Electrical Co., Ltd. jest jednym z wiodących producentów i dostawców transformatorów mocy zanurzonych w oleju onan w Chinach. Jeśli zamierzasz sprzedawać hurtowo trwały transformator mocy zanurzony w oleju onan wyprodukowany w Chinach, zapraszamy do zapoznania się z cennikiem z naszej fabryki. Wszystkie produkty niestandardowe charakteryzują się wysoką jakością i niską ceną.

Zhejiang Hengli Electrical produkuje olejowe transformatory mocy ONAN do systemów dystrybucji energii średniego i wysokiego napięcia, gdzie ważne jest niezawodne działanie, proste chłodzenie i niskie zużycie energii pomocniczej.

ONAN oznacza olej naturalny, powietrze naturalne. Podczas pracy olej transformatorowy krąży w naturalny sposób przez zbiornik i uzwojenia w miarę zmian temperatury, podczas gdy ciepło jest przenoszone ze zbiornika lub grzejników do otaczającego powietrza bez wymuszonych pomp olejowych lub wentylatorów chłodzących. Ten pasywny układ chłodzenia sprawia, że ​​transformatory ONAN szczególnie nadają się do podstacji i systemów dystrybucyjnych o ciągłym obciążeniu i konwencjonalnych warunkach pracy.

Ostateczne parametry techniczne ustalane są zgodnie ze specyfikacją projektu.

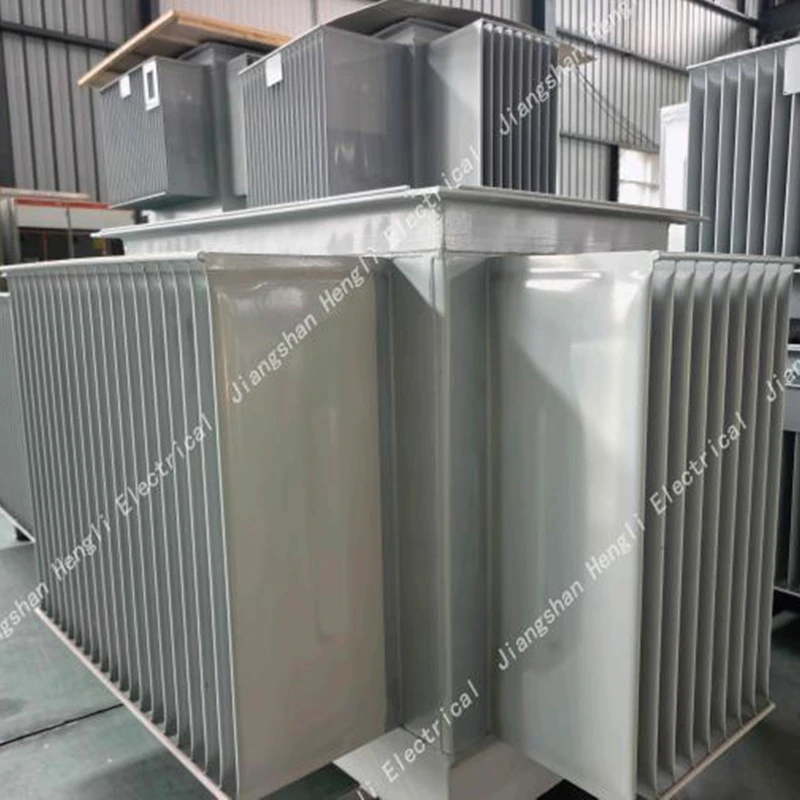

Transformator zanurzony w oleju ONAN zazwyczaj składa się z rdzenia magnetycznego, uzwojeń WN i NN, systemu izolacji, zbiornika stalowego, oleju izolacyjnego, tulei, grzejników i akcesoriów do monitorowania/zabezpieczeń.

W rdzeniu zastosowano stal elektrotechniczną o ziarnie zorientowanym, aby zapewnić wydajny obwód magnetyczny, podczas gdy uzwojenia są zaprojektowane tak, aby wytrzymywały naprężenia elektryczne, termiczne i mechaniczne podczas normalnej pracy i w warunkach zwarcia.

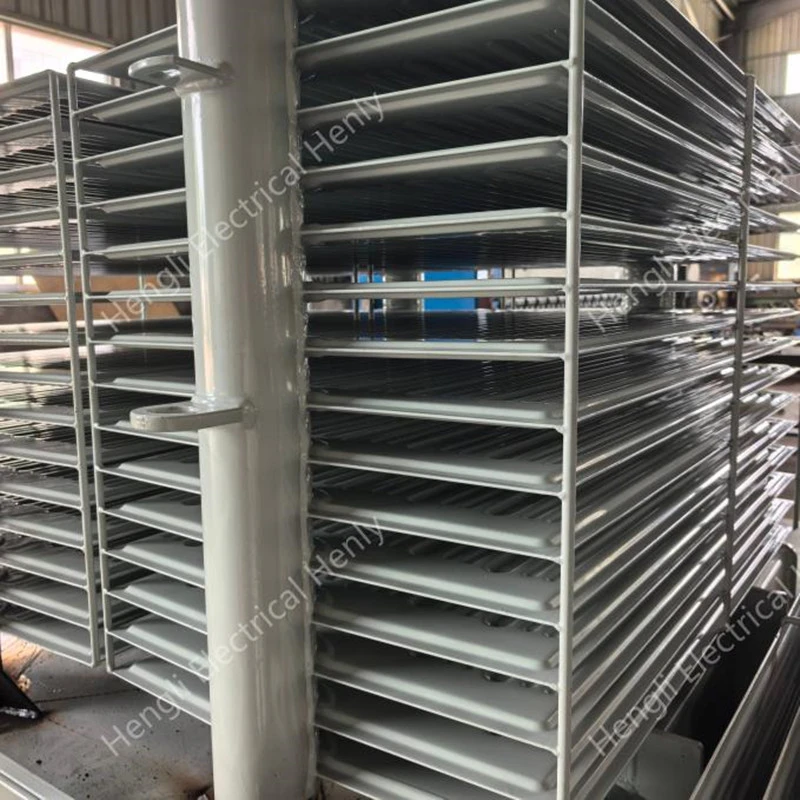

Ciecz izolacyjna zapewnia zarówno izolację elektryczną, jak i przenoszenie ciepła. Wraz ze wzrostem temperatury oleju naturalna cyrkulacja przenosi ciepło z części aktywnej do zbiornika i chłodnic, gdzie jest ono uwalniane do otaczającego powietrza. Z tego powodu konfiguracja grzejnika i zdolność odprowadzania ciepła są ważnymi elementami konstrukcji transformatora ONAN. Grzejniki transformatorowe zanurzone w cieczy są objęte normą IEC 60076-22-2.

Naturalne chłodzenie i prosta obsługa

Układ chłodzenia ONAN nie wymaga stale działających wentylatorów chłodzących ani pomp olejowych. Mniejsza liczba elementów pomocniczych może uprościć instalację transformatora i zmniejszyć liczbę elementów układu chłodzenia wymagających konserwacji.

Niezawodny przy ciągłych obciążeniach dystrybucyjnych

Chłodzenie ONAN doskonale nadaje się do zastosowań, w których transformator pracuje w sposób ciągły przy obciążeniu znamionowym i nie wymaga wymuszonego chłodzenia. Podstacje komercyjne i przemysłowe powszechnie wykorzystują konfiguracje ONAN, podczas gdy większe transformatory można również zaprojektować z dodatkowym chłodzeniem ONAF, gdy wymagana jest większa obciążalność.

Projekt elektryczny dostosowany do konkretnego projektu

Zamiast używać jednej stałej konfiguracji dla każdego projektu, Zhejiang Hengli Electrical może dostosować stosunek napięcia, pojemność znamionową, impedancję, grupę wektorów, materiał uzwojenia, zakres zaczepów, konfigurację obudowy i akcesoria zgodnie ze specyfikacją techniczną klienta.

Praktyczna konserwacja

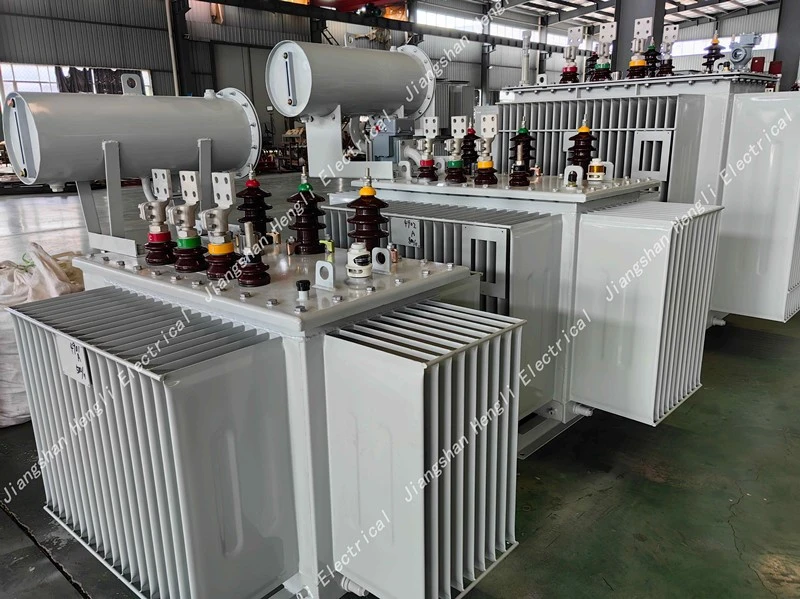

Stosunkowo prosty układ chłodzenia ułatwia rutynową kontrolę. W zależności od konstrukcji akcesoria mogą obejmować wskaźnik temperatury oleju, wskaźnik temperatury uzwojenia, wskaźnik poziomu oleju, urządzenie nadmiarowe ciśnienia, przekaźnik Buchholza, konserwator i inne elementy zabezpieczające.

Transformatory olejowe ONAN nadają się do:

• Podstacje użyteczności publicznej i dystrybucyjne
• Zakłady przemysłowe i zakłady produkcyjne
• Systemy zasilania obiektów komercyjnych i budynków
• Projekty związane z energią słoneczną i odnawialną
• Infrastruktura i obiekty użyteczności publicznej
• Wiejskie i miejskie sieci dystrybucyjne

W przypadku podstacji zewnętrznych, naziemnych zastosowań dystrybucyjnych i przemysłowych systemów zasilania powszechnie stosowaną konfiguracją chłodzenia jest ONAN.

Przykład zastosowania

Podstacja przemysłowa - 1000kVA, 11/0,415 kV

W przypadku zakładu produkcyjnego o stosunkowo stabilnym dziennym profilu obciążenia transformator zanurzony w oleju ONAN o mocy 1000 kVA może zapewnić wymagane napięcie obniżające bez konieczności polegania na stale pracujących wentylatorach chłodzących. Układ naturalnego chłodzenia zapewnia prostotę układu pomocniczego, podczas gdy transformator dostarcza energię do urządzeń dystrybucyjnych niskiego napięcia w zakładzie.

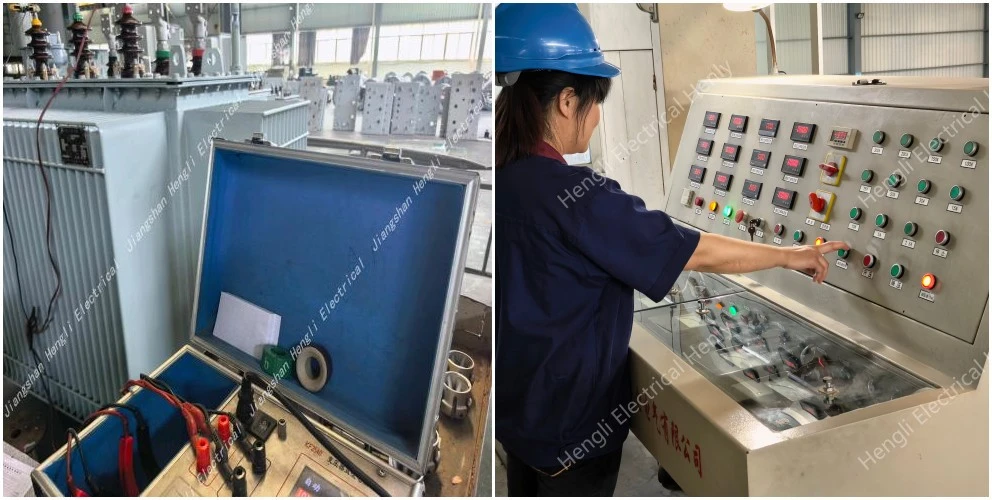

Każdy transformator przed dostawą przechodzi rygorystyczne procedury testowe:

Rutynowe testy (test fabryczny) transformatora

1, Pomiar rezystancji uzwojenia

2, Test współczynnika (pomiar współczynnika napięcia)

3, Test grupy wektorów transformatora

4, Test impedancji zwarciowej i utraty obciążenia

5, Test prądu bez obciążenia i prądu bez obciążenia

6, Test rezystancji izolacji

7, Testuje przełącznik zaczepów pod obciążeniem.

8, Test ciśnienia oleju na transformatorze w celu sprawdzenia wycieków za złączami i uszczelkami

Wszystkie produkty są zgodne z normą IEC 60076 i wszystkimi innymi głównymi normami międzynarodowymi, takimi jak ANSI, GOST itp.

Poproś o arkusz danych technicznych

Wyślij swoją pojemność, współczynnik napięcia i wymagania projektowe do Zhejiang Hengli Electrical. Możemy dostarczyć do wglądu dostosowaną do projektu konfigurację transformatora olejowego ONAN, arkusz danych technicznych, rysunki i dokumentację testów fabrycznych.
